海灣GST-LD-8312型消防電話插孔接線安裝技術

4.1 海灣GST-LD-8312型消防電話插孔特點

海灣GST-LD-8312 型消防電話插孔是非編碼設備，主要用于將手提消防電話分機連入消防電話系統(tǒng)。

消防電話插孔需通過 GST-LD-8304 消防電話接口接入消防電話系統(tǒng)，不能直接接入消防電話總線。

多個消防電話插孔可并連使用，接線方便、靈活。每只消防電話接口最多可連接 100 只消防電話插

孔。

4.2 海灣GST-LD-8312型消防電話插孔主要技術指標

 （1）線制：采用無極性兩線制

 （2）使用環(huán)境：

 溫度：-10℃～+55℃

 相對濕度≤95%，不結露

 （3）外形尺寸：

 86mm×86mm×48mm

4.3 海灣GST-LD-8312型消防電話插孔結構特征、安裝與布線

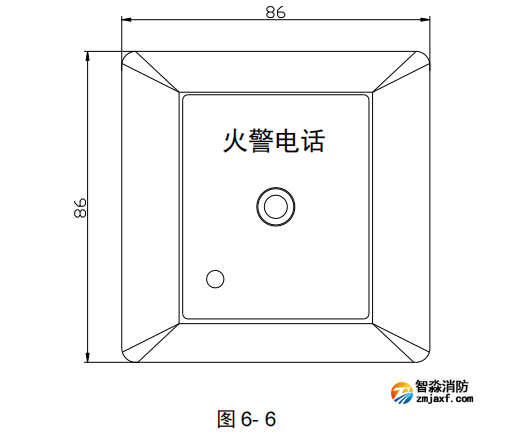

GST-LD-8312 型消防電話插孔外形尺寸及結構示意圖如圖 6- 6：

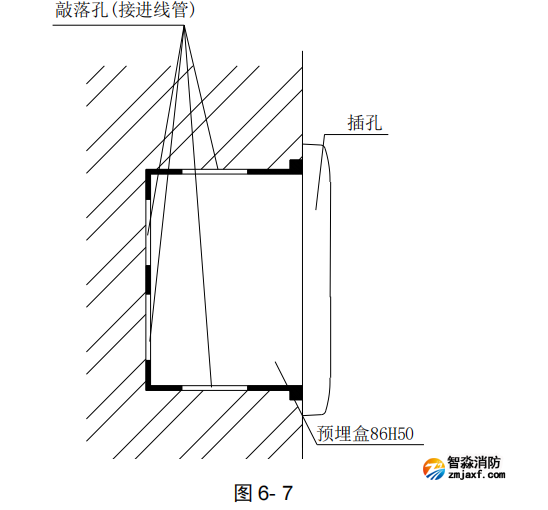

電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插

孔安裝在 86H50 型預埋盒上，安裝孔距為 60mm，安裝好紅色蓋板，安裝方式如圖 6- 7 所示：

其中：

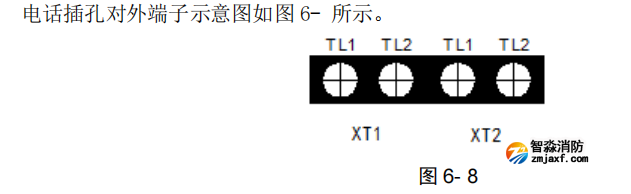

端子 XT1 電話線輸入端，接消防電話線 TL1、TL2。端子 XT2 電話線輸出端，接下一個電話

插孔，最末端電話插孔 XT2 接線端子接 4.7kΩ 終端電阻。TL1、TL2 是與 GST-LD-8304 連接的端子。

布線要求：TL1、TL2 采用截面積≥1.0mm2的耐火 RVVP 屏蔽線。

4.4 海灣GST-LD-8312型消防電話插孔應用方法

參見 GST-LD-8304 消防電話接口的系統(tǒng)接線圖。
