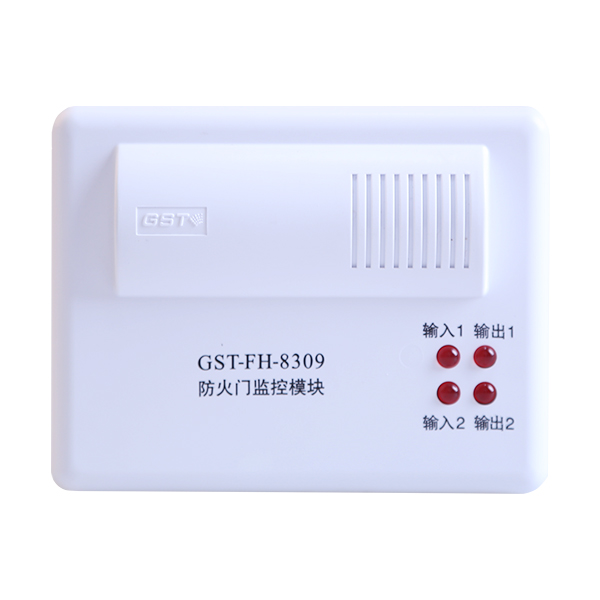

GST-FH-8309防火門監控模塊
一、海灣GST-FH-8309防火門監控模塊產品概述
海灣GST-FH-8309防火門監控模塊，連接防火門監控設備，主要用于雙扇常開防火門的監控。
二、GST-FH-8309防火門監控模塊產品特點
1、GST-FH-8309采用電子編碼器進行編碼，工程調試簡便。
2、模塊輸入端與無源觸點連接，具有檢線功能，可設置為常開檢線、常閉檢線或自回答方式。
3、輸出端可連接成常開輸出或常閉輸出，具有檢線功能。
4、2個輸出口延時輸出時間可設置。輸出1先動作，延時設定的時間后輸出2動作。
5、GST-FH-8309防火門監控模塊只占用1個編碼點，節約系統內的編碼資源。
三、海灣GST-FH-8309防火門監控模塊主要技術指標
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤0.6mA 總線啟動電流≤2.8mA 電源監視電流≤7mA 電源啟動電流≤30mA |
| 線制 |
信號總線：2線，無極性，連接防火門監控器 電源線：2線，無極性，連接防火門監控器或電源箱
|
| 輸入檢線 | 雙路輸入，任何一路發生短路、斷路時，監控模塊向防火門監控器發送故障信息；2個輸入端口都反饋時，監控模塊向防火門監控器發送反饋信息；任意一個輸入恢復時，監控模塊向防火門監控器發送反饋恢復信息（一路反饋另一路正常，或者2路都正常，認為是正常待機狀態） |
| 輸出檢線 |
雙路輸出，每路檢線功能、觸點容量、控制方式相同 任何一路輸出線路發生短路、斷路時，監控模塊向防火門監控器發送故障信號 |
| 每路觸點容量 | 無源輸出，DC24V/200mA |
| 控制方式 | 電平、脈沖（脈沖啟動時繼電器吸合時間為3~10s）。輸出1先動作，間隔一段時間后輸出2動作，間隔時間可設置 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 110mm×86mm×43mm（帶底殼） |
四、了解更多技術資料及產品資質證書，請點擊下面內容下載：
防火門監控系統-產品手冊
